Описание

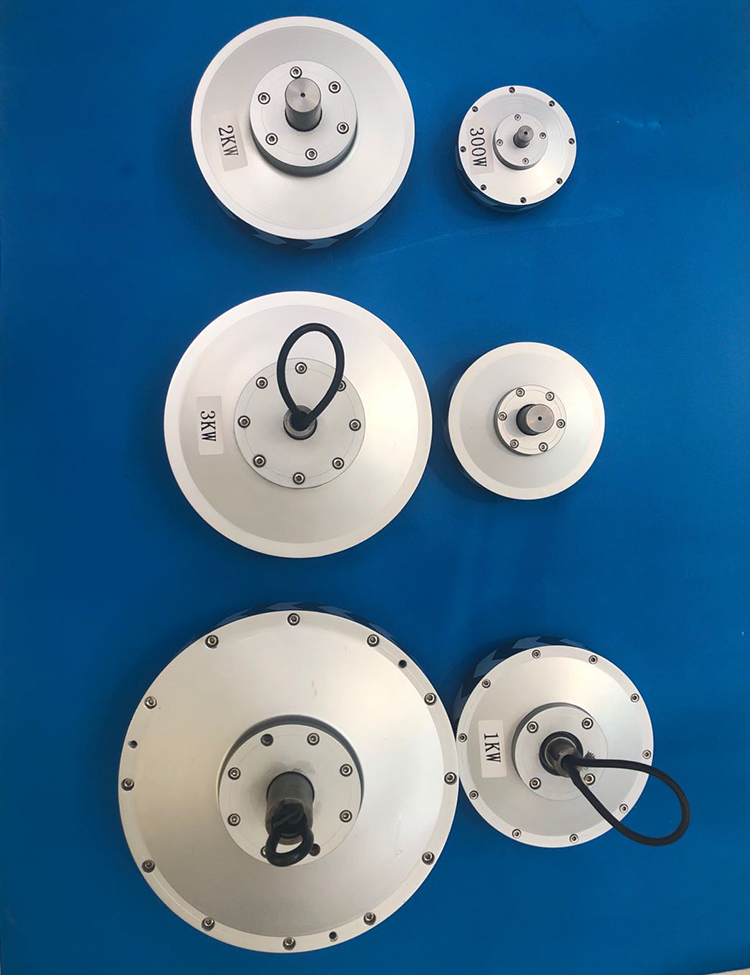

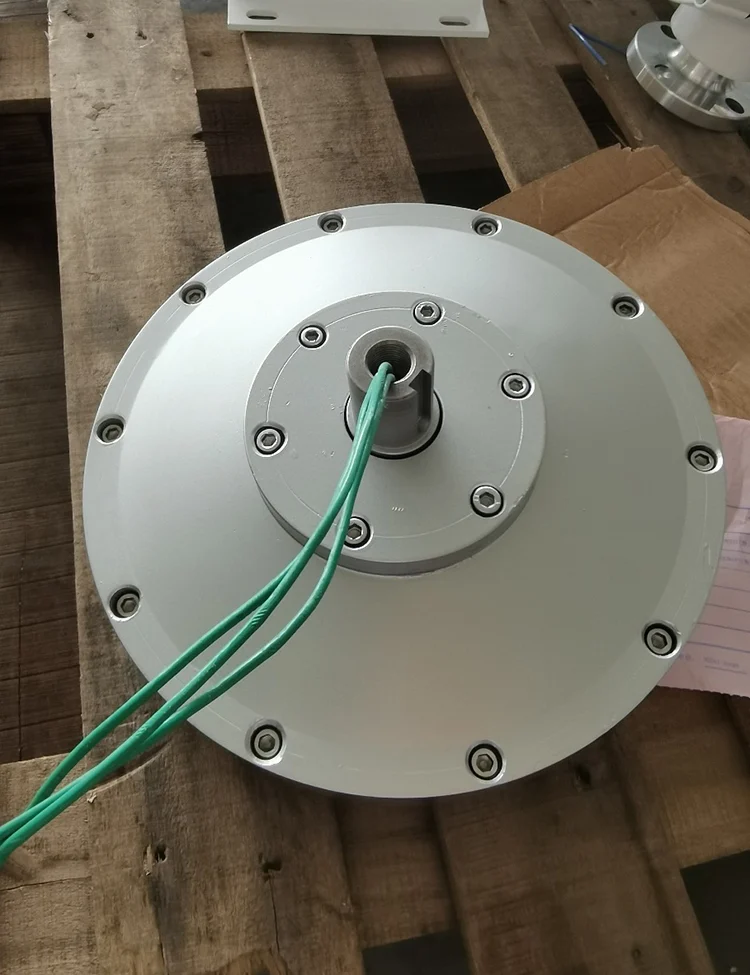

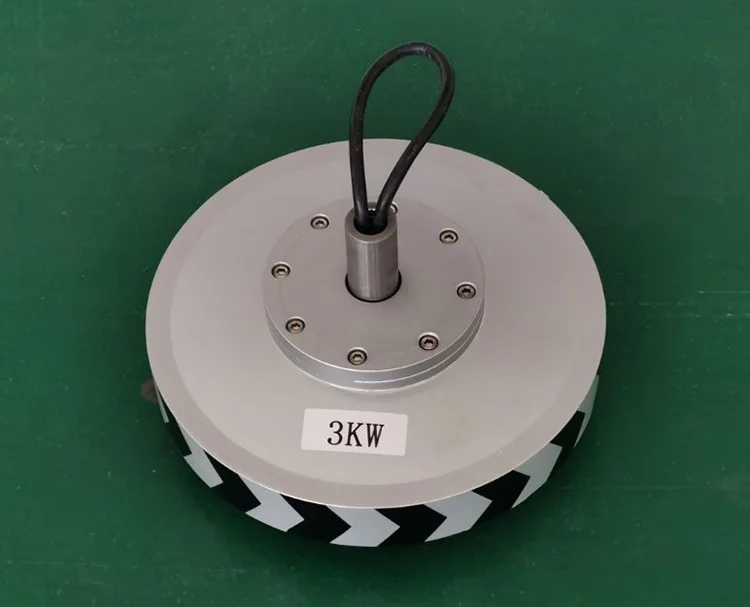

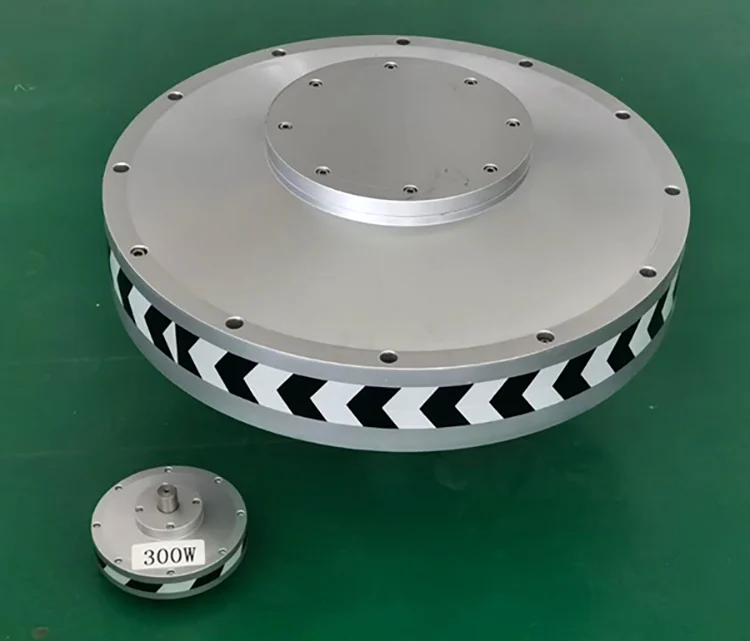

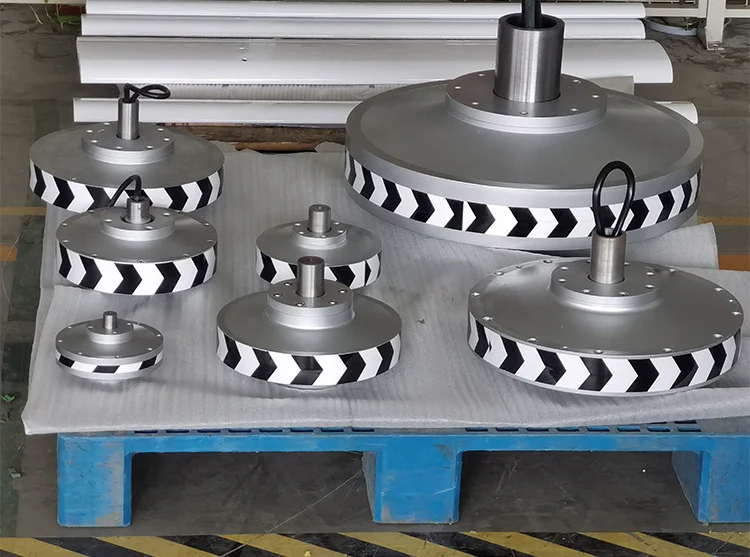

Бесщёточный генератор с постоянными магнитами
Генератор с осевым магнитным потоком для ветроустановки
Конструкция без железного сердечника использует редкоземельные магниты. Отсутствие щёточного узла уменьшает число обслуживаемых элементов, а снижение магнитного сопротивления облегчает вращение ротора.
Технические характеристики
| Модель | ESC-1000 | ESC-2000 | ESC-3000 | ESC-5000 |
|---|---|---|---|---|
| Номинальная мощность | 1КВт | 2КВт | 3КВт | 5КВт |
| Номинальное напряжение | 220в/380в или по вашему заказу | |||
| Номинальная скорость | 188об/мин | 225об/мин | 167об/мин | 235об/мин |
| Материал корпуса | Алюминиевый сплав | |||
| Диаметр генератора | 400мм | 450 мм | 600 мм | 600 мм |
| Высота генератора | 207мм | 220мм | 360мм | 360мм |
| Диаметр вала | 40мм | 45мм | 80 мм | 80 мм |
| Длина вала | 55мм | 60мм | 120мм | 120мм |
| Материал вала | Углеродистая сталь / нержавеющая сталь | |||
| Тип генератора | Бесщеточный трехфазный генератор переменного тока | |||
| Номинальный крутящий момент | 53Н*м | 89Н*м | 180Н*м | 213Н*м |
| Количество полюсов | 32 | 32 | 36 | 36 |
| Эффективность преобразования | ≥85% | |||
| Класс изоляции | F | |||
| Магнитный материал из стали | Редкоземельный NdFeB | |||
| Повышение температуры | ≤70℃ | |||
| Рабочая температура | -40℃-120℃ | |||
| Способ смазки | Заправка смазкой | |||
| Срок службы | ≥20 лет | |||
Устройство и принцип работы
- Осевой магнитный поток обеспечивает компактную компоновку генератора.
- Технология намотки и полимерные материалы направлены на уменьшение потерь в обмотках.
- Отсутствие железного сердечника уменьшает потери на перемагничивание и связанный с ними нагрев.

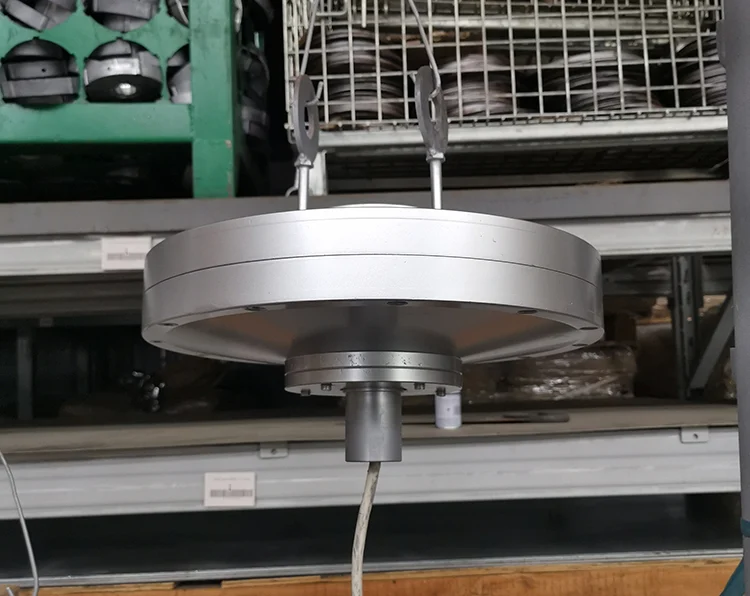

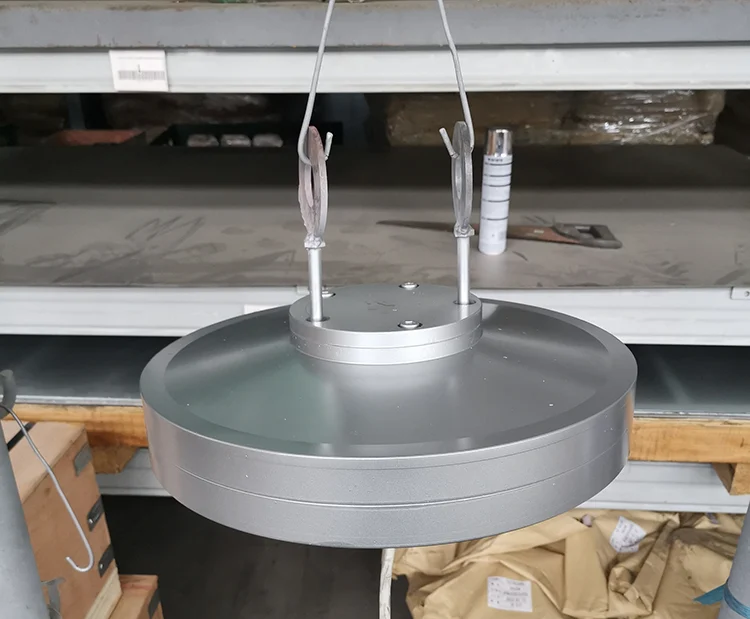

Конструкция оборудования
Совместимые компоненты
Применение в энергосистеме

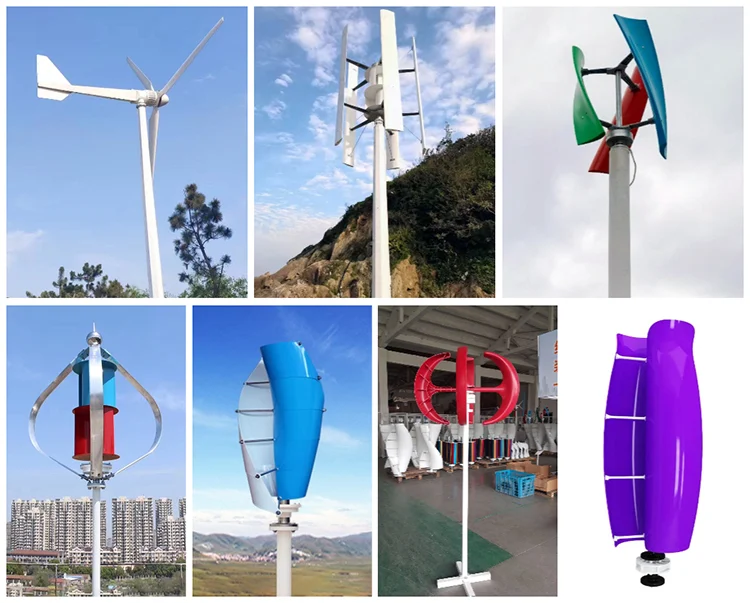

Генератор применяется в составе совместимых ветровых и ветросолнечных энергосистем.
Ротор турбины передаёт вращение на вал генератора. Полученная электрическая энергия поступает к нагрузке через соответствующие преобразователи и оборудование управления.
